مقياس ثلاثي الأبعاد لضوء الهدف 5/8 " الخيط مع قاعدة المغناطيس

فحص ثلاثي الأبعاد لقياس الهدف الأبيض والأسود مع قاعدة مغناطيسية

الطراز:أديس ميني108-2

لمحة عامة:

A. 6" دائرية سوداء / بيضاء ميل وتحويل الهدف لمحطة المسح.

B. لوحة قياسية لـ Leica للتركيب على عقدة GLS12 على سبيل المثال

ج. ارتفاع المركز عند ارتفاع العاكس القياسي لليكا.

D. 5/8"القاعدة الداخلية ذات الخيوط

E. نير الألومنيوم المضغوط ولوحة الهدف غير المضيئة

F. ارتفاع المحور: 135mm

البيانات التقنية:

الحزمة تحتوي على:

الهدف المسح

مغناطيس مسطح

الحزمة:

حقيبة حمل ناعمة

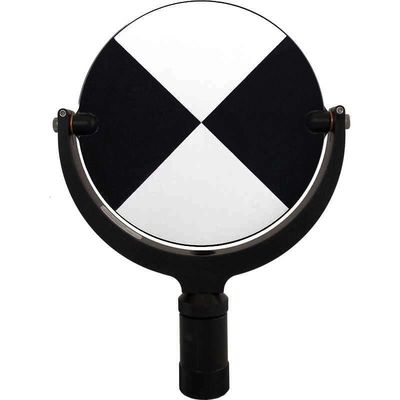

هدف المسح:

الأسود والأبيض

175.5 ملم ارتفاع مركزي

قطر 6 بوصة (152.4 ملم)

خيط أسفل 5/8 بوصة

تم تصميم الهدف لجهاز المسح بالليزر ثلاثي الأبعاد للمسح الجغرافي للمحطة بأكملها ، مما يضمن قياسات دقيقة وموثوقة.

تسمح ميزة الانحناء القابلة للتعديل بمجموعة واسعة من التطبيقات ، حيث تستوعب متطلبات إدخال المستخدم المختلفة.

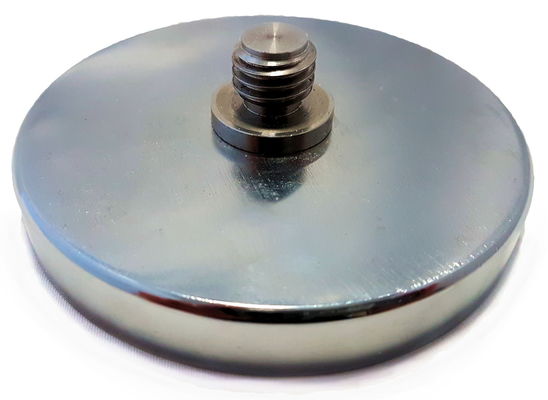

القاعدة المغناطيسية:

مثالي لتثبيت الهدف المسح، جهاز استقبال جي بي إس أو نظارة على سطح صلب مسطح.

قوة السحب 55 كجم Ø 100 ملم الطول 21 ملم الوزن 450 غرام

الأهداف والمسح

الأهداف هي الأشياء المادية التي تقوم بتثبيتها في الموقع والتي تستخدمها برامج المسح لربط المسحات المختلفة معًا. تسمى عملية ربط المسحات معًا تسجيلًا.إذا كنت قد وضعت أهدافك بشكل صحيح، سوف يكون البرنامج قادرًا على تسجيل عمليات المسح الخاصة بك مع سهولة نسبية. ومع ذلك، إذا تم وضع الأهداف بشكل غير صحيح، فسيتطلب الكثير من التسجيل اليدوي.التسجيل اليدوي يأخذ وقتاً طويلاً، ومن المفيد تماما أن تأخذ وقت إضافي في الميدان لتحديد أهداف بشكل صحيح.

وضع أهداف

عند إعداد الأهداف، تحتاج إلى أن تضع في اعتبارك أن 3 أهداف الحد الأدنى مطلوب لتسجيل فحصين معا.هذا يعني أن كل فحص متتالي يحتاج إلى 3 أهداف مشتركة مع الفحص السابقيُنصح بتحديد ما يصل إلى خمسة أهداف كشبكة أمان؛ ومع ذلك فإن وجود عدد كبير من الأهداف يستغرق وقتاً طويلاً في إعدادها وسوف يستغرق معالجة برنامج التسجيل وقتًا أطول.

عند تحديد الأهداف، ضع العوامل التالية في الاعتبار.

1. القرار:على سبيل المثال ، بالنسبة لمسح FARO ، عند 1/4 بوصة ، يمكن أن يكون الهدف يصل إلى 60 قدمًا من المسح ؛عند 1/8th في يمكن أن يكون حتى 30ft بعيدا.
2. المسافة:كما ذكر أعلاه، يمكن أن تكون الأهداف فقط بعيدة عن الماسح الضوئي ولا تزال توفر تسجيل دقيق. ضع في اعتبارك أن ما هو مدرج أعلاه هو أقصى ويمكن أن يكون أقل بكثير،مثلاًهناك الكثير من الغبار والرطوبة في الفضاء.
3. البيئة:عوامل مثل الشمس والغبار والرطوبة يمكن أن تؤثر على مدى دقة التقاط الأهداف.
4. حجم الهدف:يجب وضع أهداف أصغر أقرب إلى الماسح الضوئي. عادة ما تأتي الأهداف مع تعليمات حول المسافات من الماسح الضوئي.
5. أي اهتزاز:إذا كنت في غرفة مع اهتزازات أو تدفق الهواء الثقيل جداً، مثل غرفة ميكانيكية، كن على دراية بأن أهدافك قد تتحرك واتخذ احتياطات إضافية لتأمينها.
